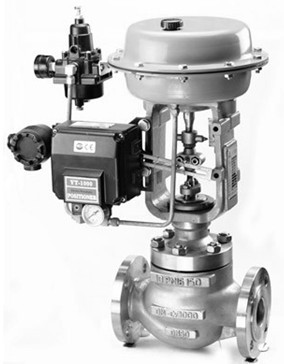

一、HTS氣動薄膜單座調節閥 概述
HTS氣動薄膜單座調節閥具有以下優點：
HTS氣動薄膜單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高。
符合IEC534-2-1976標準。
調節閥的泄漏量符合ANSIB16.104標準。
HTS氣動薄膜單座調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。
二、HTS氣動薄膜單座調節閥 閥體參數
|
閥體型式
|
直通單座鑄造球型閥
|
|
|
公稱通徑
|
40、50、65、80、100、150、200mm
|
|
|
公稱壓力
|
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
|
|
|
連接型式
|
密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法蘭標準
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
|
焊接標準
|
嵌接焊SW(40~50mm)；對接焊BW(65~200mm)
|
|
|
材料
|
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
|
|
|
上閥蓋
|
常溫型
|
-17~+230℃
|
|
伸長I型
|
-45~-17℃、 +230~+566℃
|
|
|
伸長II型
|
-100~-45℃
|
|
|
伸長III型
|
-196~-100℃
|
|
|
壓蓋型式
|
螺栓壓緊式
|
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
|
|
三、HTS氣動薄膜單座調節閥 閥內件
|
閥芯形式
|
單座柱塞型閥芯
|
|
|
流量特性
|
金屬閥座
|
等百分比特性(%)和線性特性(L)
|
|
軟閥座
|
||
|
材料
|
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
|
四、HTS氣動薄膜單座調節閥 執行機構
|
執行器型式
|
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
|
|
供氣壓力
|
140~400KPa(HA型)、400~500KPa(VA6型、VP型)
|
|
氣源接口
|
RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
|
|
環境溫度
|
-30~+70℃
|
|
作用形式
|
氣-關式或氣-開式
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
五、HTS氣動薄膜單座調節閥 主要性能
|
泄漏量
|
金屬閥座
|
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
|
|
軟閥座
|
小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級
|
|
|
回差
|
帶定位器
|
小于全行程的1%
|
|
不帶定位器
|
小于全行程的3%
|
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%
|
|
不帶定位器
|
小于全行程的±3%
|
|
|
—
|
注：采用標準的V型聚四氟乙烯填料
|
|
|
可調范圍
|
50:1
|
|
六、HTS氣動薄膜單座調節閥 CV值和行程
|
公稱通徑
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
閥座直徑
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
額定Cv值
|
20
|
30
|
50
|
85
|
125
|
200
|
320
|
420
|
700
|
820
|
|
額定行程
|
25
|
38
|
50
|
75
|
100
|
|||||
七、HTS氣動薄膜單座調節閥 高精度流量特性閥芯(%CF、LCF、%TF、LTF)
|
公稱通徑
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|||||||||||||||||
|
閥座直徑
|
25
|
32
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
50
|
65
|
80
|
65
|
80
|
100
|
80
|
100
|
125
|
100
|
125
|
150
|
125
|
150
|
200
|
|
額定Cv值
|
10
|
17
|
10
|
17
|
24
|
17
|
24
|
44
|
24
|
44
|
68
|
44
|
68
|
99
|
68
|
99
|
175
|
99
|
175
|
275
|
175
|
275
|
360
|
275
|
360
|
640
|
|
額定行程
|
25
|
38
|
50
|
75
|
||||||||||||||||||||||
杭州海沃專供氣動薄膜單座調節閥系列產品,
歡迎來電咨詢氣動薄膜單座調節閥產品詳細信息 。我們將竭誠為您提供優質的服務！
如需提供選型服務，請?zhí)峁┮幌麓_切的工藝參數，以便于準確的選型：
·調節閥名稱、型號、用途
·公稱通徑、公稱壓力(MPa)、工作溫度及范圍
·閥前實際壓力,閥后實際壓力
·介質名稱及狀態
·介質流量（最大值、正常值、最小值及準確的流量單位）
·閥蓋型式
·整機作用方式(氣開還是氣關),儀表風(氣源)壓力
·閥體、閥內件材質要求
·附件要求:
閥門定位器（隔爆要求、是否帶反饋及其它通訊類要求）、空氣過濾減壓器、電磁閥、保位閥、
閥位傳送器、 (頂裝/側裝)手輪等
·閥體法蘭標準(不指明時我廠按GB9113-2000規定供貨)
·閥體結構長度( 法蘭面距L) (不指明時我廠按GB12221-2005規定供貨)
·其它特殊要求(如耐蝕要求，防爆要求,泄漏等級限制要求，等等)
